Le tutoriel suivant va vous expliquer comment remplacer le haut parleur d’un iPhone 5 qui vous permet d’écouter votre musique préférée ou pour la communication en mode haut parleur.
Les outils nécessaires sont :
- 1 tournevis pentalobe
- 1 tournevis cruciforme
- 1 spatule
- 1 isesamo
- 1 ventouse
- 1 pince
- 1 sèche-cheveux
- Le haut parleur externe iPhone 5 (achetable ici)
Plan de l’article
Démontage d’un iPhone 5
- Avant d’entamer le remplacement du haut parleur de votre iPhone 5, assurez-vous que celui-ci est éteint.
- Dévissez les 2 vis pentalobe situées autour du connecteur dock.
- Placez une vantouse sur l’écran de votre iPhone, juste au dessus du bouton home.
- Tirez la ventouse fort vers vous afin d’ouvrir légèrement le bloc écran.
- Insérez une spatule et faites délicatement levier.
- Une fois déclipsé, ouvrez votre bloc écran comme un livre.
- Dévissez les 3 vis qui maintiennent le cache connecteurs à la carte mère.

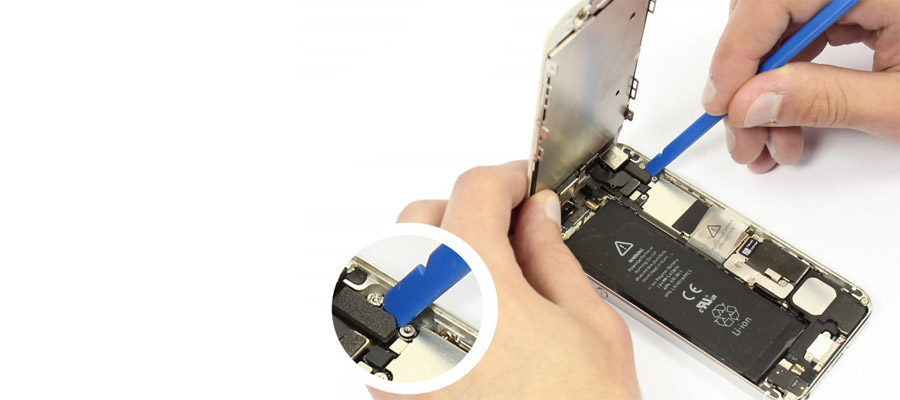

Déposez le cache métallique à l’aide d’une petite pince. - Déconnectez les nappes de l’écran iPhone 5 et celle de la camera face-time à l’aide d’une spatule afin de libérer votre bloc écran.
- Dévissez les 2 vis retenant le cache métallique du connecteur de la batterie iPhone 5.
- Déconnectez la batterie à l’aide de votre spatule.
- Chauffez l’arrière du téléphone du côté de la batterie afin de ramollir la colle.
- Faites levier à l’aide d’un isesamo afin de décoller la batterie. Il faut faire attention à ne pas abimer la carte mère.
Dépose de la carte mère
- Retirez le rack SIM de votre iPhone.
- Déconnectez les 2 câbles coaxial.
- Dévissez toutes les vis qui maintiennent la carte mère.
- Déconnectez le connecteur dock et déposez-le en tirant délicatement dessus.
- Dévissez les vis situées sur la tranche de votre appareil.
- Débranchez la caméra puis pivotez la carte mère de la droite vers le gauche afin de débrancher le connecteur Wi-Fi iPhone qui se trouve en dessous.
- Maintenant votre carte mère est prête à être libérée.
Dépose du bloc haut parleur de la prise jack iPhone 5
- Dévissez les vis cruciforme qui maintiennent le connecteur dock ainsi que le bloc haut parleur.
- Décollez la partie haut parleur de la partie prise jack.
- Refixez votre nouveau haut parleur sur la nappe prise jack. Vous pouvez obtenir votre piece iPhone sur https://piece-mobile.com.
- Pour remonter votre iPhone 5, il vous suffit simplement de suivre le tutoriel à l’envers.
